Der Elevator

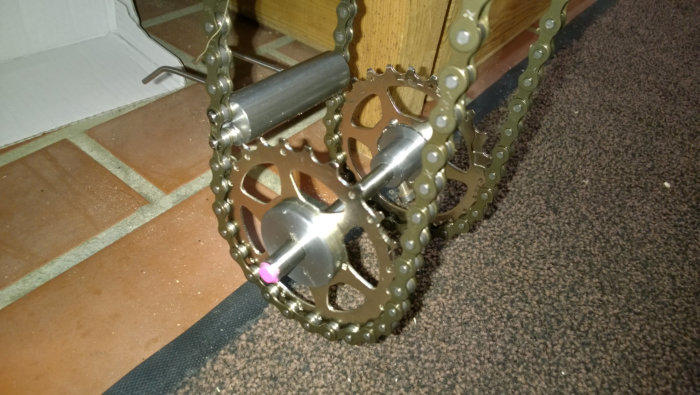

Der Elevator ist wie auf einer echten Kegelbahn kettenbetrieben. Im Gegensatz

zum Original verwende ich allerdings zwei Ketten zu beiden Seiten der

Fördergabeln, im großen Maßstab sind die Gabeln zentral an einer Kette

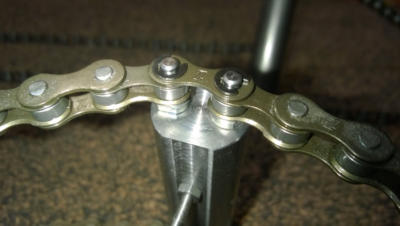

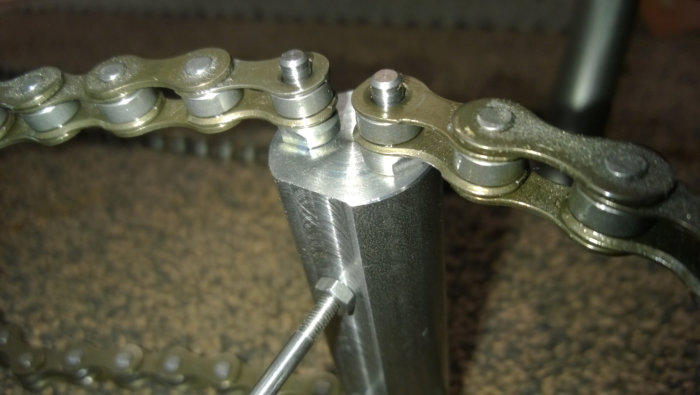

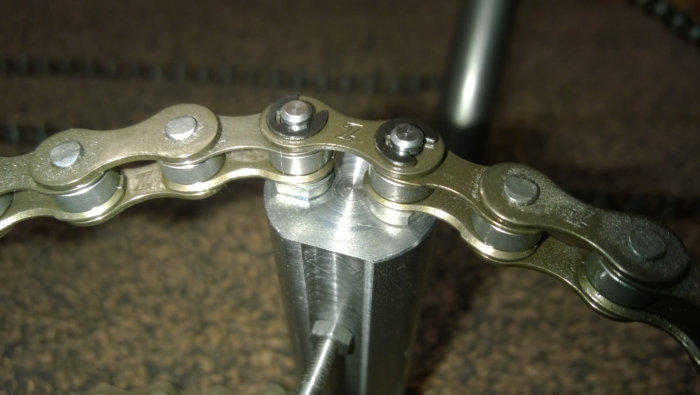

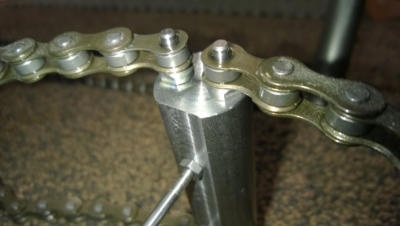

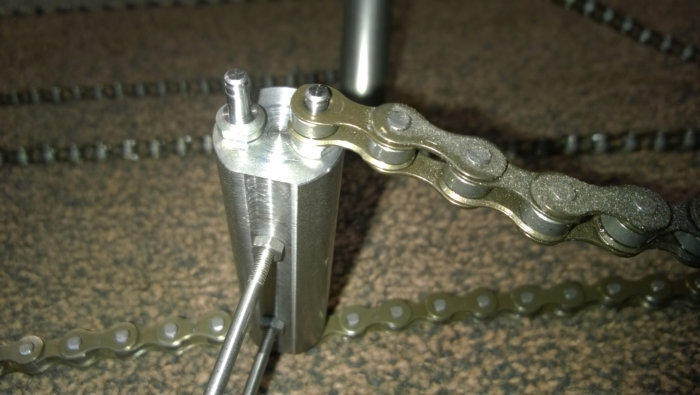

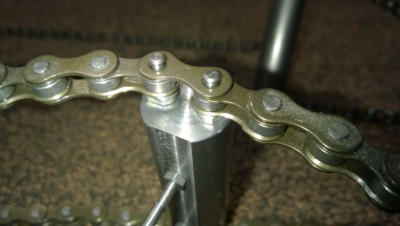

befestigt. Auf den Bildern ist zu erkennen, wie die Gabeln des Elevators an den

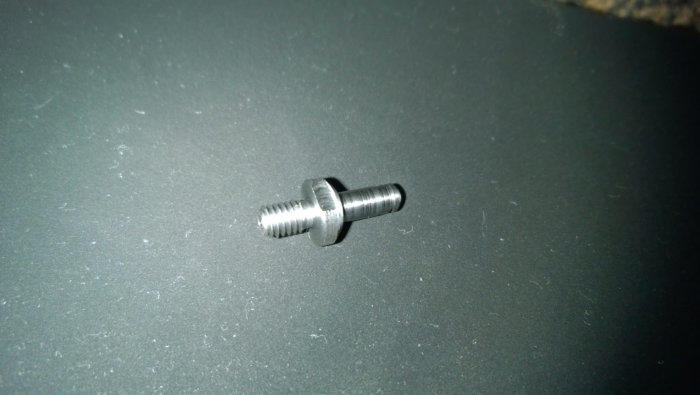

Ketten befestigt sind. An den Seiten der Fördergabeln sind Kettenbolzen

eingeschraubt, die mit einem Einstich versehen sind. Auf diese Weise können

die Ketten mit Kettenschlössern geschlossen werden. Die Gabeln und die

Gewindeschrauben entstammen der CNC-Maschine.

Im folgenden Video ist zu sehen, wie der Elevator genau funktioniert.

Wenn eine Kugel die Lichtschranke vor den Kegeln passiert, setzt der

Aufzug aus, bis die Kegel in die Zentrierplatte eingezogen sind. Auf

diese Weise wird verhindert, dass Kegel in den Aufzug gelangen und

an den Gabeln zerren.
